Как правильно выбрать и установить розетки и выключатели во влажных помещениях

Разбираем тонкости выбора розеток, расположения в ванной комнате и правильного расстояния от сантехприборов, тонкости монтажа и правила для установки электроустановочных изделий в банях и саунах.

Ванные, душевые, хозяйственные комнаты — все они относятся к помещениям с высокой влажностью. При наличии воды утечка даже слабого тока может оказаться смертельно опасной. Поэтому необходима надёжная комплексная защита от поражений электротоком.

Как выбрать

В ванных комнатах применяются только электроустановочные изделия со степенью влагозащиты корпуса не ниже 4 (IP 44 или выше). Показатель (вторая цифра индекса), равный 4, означает, что корпус не боится попадания на него водяных брызг.

«Четвёрки» достаточно для защиты, но для надёжности можно выбрать и серии с более высоким индексом. Например, изделия линейки Mureva Styl (Schneider Electric) оборудованы корпусами с повышенной защитой от влаги и пыли IP 55, которые надёжно защищают их от проникновения брызг даже под давлением.

Где размещать

Согласно «Правилам устройства электроустановок», в зависимости от удалённости электрооборудования от источников воды и, соответственно, безопасности их размещения, пространство ванной делится на зоны. Нулевая зона — это чаша ванны, первая зона расположена непосредственно над сантехприборами, вторая — область, окружающая их на расстоянии до 60 см, третья начинается на удалении более 60 см от всех источников воды. Все ЭУИ должны размещаться только в третьей зоне. Чем больше расстояние, тем безопаснее.

Выключатели и любые другие электроустановочные изделия размещаются на расстоянии не меньше 0,6 м от чаши ванны или умывальника.

Как правильно монтировать

В ванных комнатах все ЭУИ должны быть снабжены защитой от поражения током при его утечке. Для этого может применяться подключение через разделительные трансформаторы либо устройства дифференциального тока (УДТ), называемые такжеустройствами защитного отключения (УЗО). Разделительные трансформаторы обычно рассчитаны на небольшую мощность подключаемых устройств — не более 100-200 Вт, поэтому широко используется УЗО.

Эти устройства устанавливаются на DIN-рейку вдомовом щитке. Их основным параметром является величина тока утечки, которая составляет 10, 30, 100 либо 300 мА. Чем меньше ток утечки, тем более чувствительным является УЗО, но слишком высокая чувствительность может привести к ложным срабатываниям при повышенной нагрузке (например, при включении нескольких бытовых устройств). Поэтому чаще всего делают так: отдельные линии электросети (освещение ванной, группа розеток общего пользования, розетка для стиральной машины) оснащаются собственными УЗО высокой чувствительности (10 или 30 мА), плюс подключается одно более мощное УЗО (100 или 300 мА) для защиты всей внутридомовой сети.

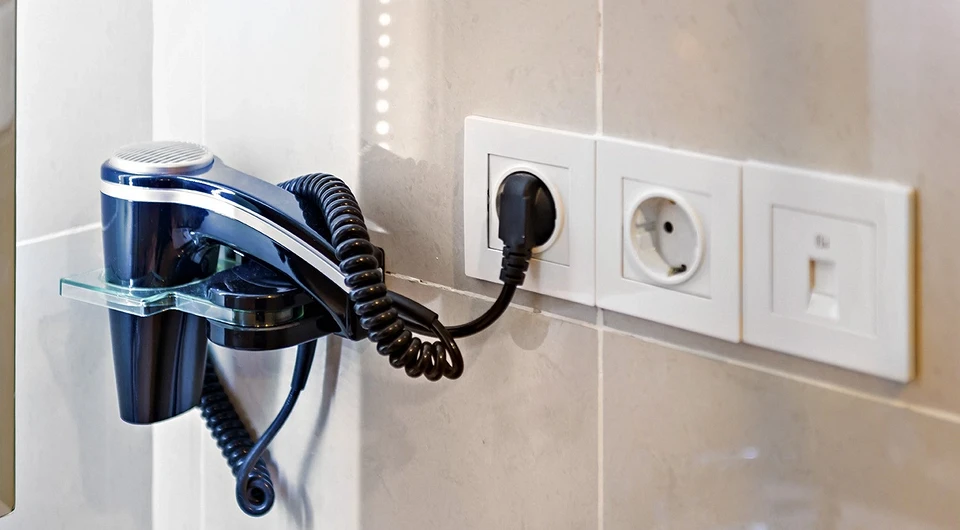

В ванных комнатах и других влажных помещениях розетки, рассчитанные на небольшую нагрузку, можно подключать через разделительные трансформаторы для защиты от утечек тока.

Тонкости монтажа розеток в банях и саунах

Помимо высокой влажности, воздух в банях отличается ещё и высокой температурой, которая может превышать 100 °С (в финской сауне). Поэтому проектировать электроустановку нужно с учётом возможности нагрева. Для прокладки необходимо использовать только термоустойчивый провод, например, серии РГКМ с температурой эксплуатации до 180°С. Также желательно по минимуму применять способные сильно нагреваться металлические элементы. Скажем, вместо гофротрубы для наружной прокладки электропроводки лучше взять короб из термостойкого пластика.

Запомнить: 3 правила безопасности электросети в ванной или бане

• Выбирайте электроустановочные изделия (ЭУИ) с влагозащищённым корпусом, в который не проникнет влага.
• Размещайте розетки и выключатели в соответствии с «Правилами устройства электроустановок» (ПУЭ) на должном расстоянии от источников воды.
• Вся электросеть в ванной должна быть оснащена защитой от утечки тока.
